EL34
|
|
|
| Merknaam | Amperex, Brimar, CVC, EI, Electro Harmonix, ITT, JJ, Lorenz, Mullard, Philips, RFT, RSD, Shuguang, Siemens, Sovtek, Svetlana, TeKaDe, Telefunken, Tesla, Tungsram, Valve Art, Valvo |
| Equivalente types | 6CA7, CV1741 |
| Zie ook | EL60, EL61 |

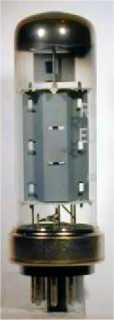

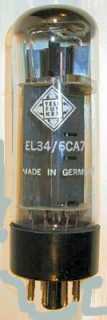

De EL34 is een Philips 25 Watt eindpentode uit 1949, afgeleid van de
EL60/EL61.
In klasse AB balans wordt een vermogen geleverd van 25 Watt bij een
voedingsspanning van 375 Volt.
De buis meet 32x96 mm. Philips gebruikte hiervoor de typecode M1.
Aansluitingen
|
|
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 6.3 | 1.5 | 250 | 250 | -13.5 | 100 | 14.9 | 17,000 | 12.5 | 25 | 11 | 10% |
