EM4

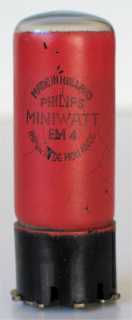

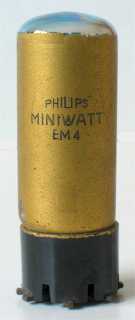

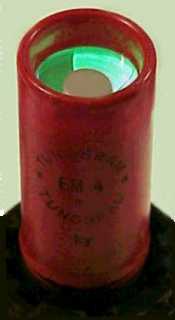

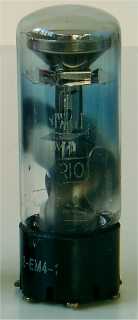

De EM4 is een dubbelwerkend afstemoog ("Magic Eye") uit 1939. Het was in gebruik als hulpmiddel bij het afstemmen en als nul-indicator bij meetinstrumenten. Het meetbereik is 0 - 5 volt en 0 - 16 volt. De indicator zelf is zichtbaar via de bovenzijde van de lamp. De dubbele werking is bereikt door twee triodes met verschillende gevoeligheden in te bouwen. De glazen buis heeft een diameter van 27 mm en een lengte van 74 mm. De horizontale hartlijn van de indicator ligt boven pen 4. De buis is rood of goud geverfd. De gebruikte Philips produktiecodes zijn Pr en Kk. Aansluitingen
Specificaties
|
