UM4

			De UM4 in werking: boven de 12,5V, onder de 4,2 V indicatie

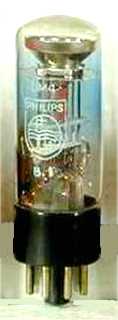

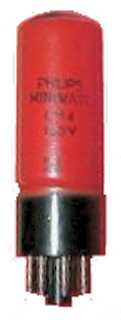

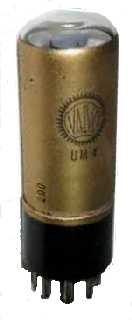

Philips UM4	Philips UM4-185	Valvo UM4

Merknaam	Adzam, Mullard, Philips, Tungsram, Valvo
Equivalente types	10M2
Zie ook	12CD7, EM34, EM4, HM34, UM34

De UM4 is een dubbelwerkend afstemoog ("Magic Eye") uit 1940. Het was in gebruik als hulpmiddel bij het afstemmen van radio apparaten met 100 mA serievoeding. Het meetbereik is 0 - 4,2 volt en 0 - 12,5 volt. De buis werkt vanaf 100 Volt anodespanning. De indicator zelf is zichtbaar via de bovenzijde van de lamp.

Variant is de UM4-185, deze werkt vanaf 185 Volt.

De glazen buis heeft een diameter van 26 mm en een lengte van 72 mm, exclusief de pennen. De hartlijn van de 4,2V indicator ligt tussen pen 7 en 8. De gebruikte Philips type codes zijn N1, Pt en P0.

Aansluitingen

IO	1	2	3	4	5	6	7	8
?	h	nc	a(1)	t	g1	a(2)	k	h

Specificaties

CRT	Vh	Ah	Va	Vg	mAa
?	12.6	0.1	200	0	1.4
